Wprowadzenie do projektu



2. Podstawowe cechy produktu



Pojazd jest pojazdem samobieżnym, składającym się głównie z systemu podwozia, systemu hydraulicznego, systemu pneumatycznego, systemu sterowania elektrycznego, systemu zasobnika, sita zasobnika, systemu przenośnikowego (przenośnik poprzeczny, przenośnik wzdłużny, obrotowy i uchylny przenośnik wyładowczy) oraz potężnego zbiornika ssącego i systemu rurociągów. Potężna nadbudowa nadaje pojazdowi następujące cechy:



2.1 Podwozie to znanej marki Shaanxi Automobile Group SX5329TXJMU464, wyposażone w silnik Weichai WP10H400E62 zgodny z normą emisji spalin National VI B o mocy 400 KM; pojazd może być zarejestrowany i zwolniony z podatku od zakupu; jest to podwozie specjalistyczne do kopalń, z dodatkowymi konfiguracjami do pracy w regionach zimnych i bezobsługowymi akumulatorami niskotemperaturowymi, między innymi specjalnymi cechami.



2.2 Górna część zasobnika ciężarówki pakującej jest wyposażona w symetrycznie zainstalowane, ciężkie sita o otworach 3,0 cm x 3,0 cm w kształcie litery V. Sitka te są sterowane hydraulicznie i otwierają się pod kątem 90°, z siatką stalową do przesiewania ładowanego materiału pakującego, zapewniając, że wielkość cząstek pakowanego materiału wyjściowego jest mniejsza niż 3 cm. Kąt urządzenia przesiewającego jest regulowany za pomocą układu hydraulicznego; nadmiernie duże cząstki są odrzucane przez siłowniki hydrauliczne sita i spadają na ziemię, filtrując duże cząstki i automatycznie je czyszcząc, zapewniając wydajność przesiewania.

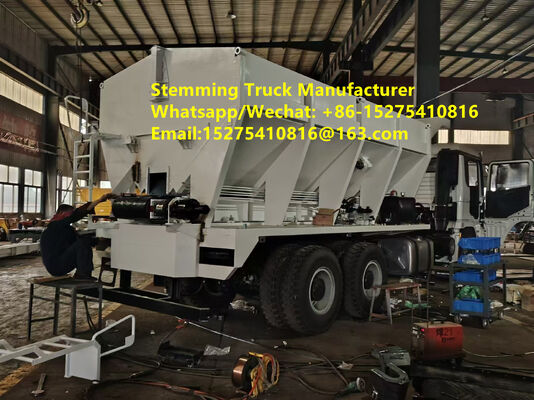

2.3 Korpus zasobnika przyjmuje wysokiej jakości, wysokowytrzymałą, spawana integralnie ramę wsporczą o symetrycznym trójkątnym kształcie i konstrukcję zasobnika w kształcie litery V. Wnętrze zasobnika jest spawane poprzecznymi żebrami wzmacniającymi i wzdłużnymi belkami redukującymi nacisk. Ogólna konstrukcja zapewnia solidność i niezawodność korpusu zasobnika, zapobiegając deformacji spowodowanej ściskaniem materiału. Ta konstrukcja została przetestowana przez klientów krajowych i zagranicznych kopalń odkrywkowych; ogólna konstrukcja korpusu zasobnika jest solidna i w ciągu ostatnich trzech lat nie wystąpiły żadne deformacje strukturalne.



Konstrukcja zasobnika w kształcie litery V ułatwia rozładunek materiału, o efektywnej objętości 15 m³. Belka redukująca nacisk jest regulowana na wysokość, aby pomieścić kruszywo o różnych rozmiarach cząstek. Stalowa rama ochronna kabiny znajduje się z przodu zasobnika, aby zapobiec spadaniu kamieni na dach kabiny. Hydraulicznie otwierane stalowe urządzenie przesiewające (sito 90 stopni) jest zainstalowane na górze zasobnika, aby zapobiec zakleszczaniu się dużych kamieni. Wibratory są rozmieszczone symetrycznie po lewej i prawej stronie ścian zasobnika, aby zapobiec gromadzeniu się materiału i blokowaniu.



2.4 System posiada przełączaną funkcję wyładunku przenośnika lewego przedniego/lewego/prawego tylnego. Przenośniki wykorzystują liniową przekładnię planetarną do napędzania silnika hydraulicznego o wysokim momencie obrotowym w celu wydajnego transportu kamienia. Pneumatyczne sprzęgło cierne zapewnia, że funkcje wyładunku przedniego i tylnego nie zakłócają się wzajemnie, umożliwiając automatyczne przełączanie poprzez załączenie sprzęgła. Posiada dwa tryby wyładunku: wysuwany do przodu przenośnik do wyładunku bocznego i tylny obrotowo-teleskopowy przenośnik do wyładunku. Tylny przenośnik zawieszenia ze stopu aluminium jest lekki i trwały, zdolny do obracania się o 195° w lewo i w prawo oraz wysuwania o 500 mm. Funkcja teleskopowa pozwala na regulację punktu wyładunku w niewielkim zakresie, z promieniem napełniania od 4,5 do 5 metrów. Przenośnik teleskopowy ułatwia łatwe umieszczanie i wyładunek materiału pakującego w otworach.



System wykorzystuje dwustronną konstrukcję przenośnika teleskopowego z obrotem z przodu i z tyłu, oba umożliwiające wyładunek z przodu. Lewy przedni hydrauliczny przenośnik teleskopowy ułatwia wyładunek z lewej strony z przodu; tylny przenośnik, zdolny do obracania się o 195° w lewo i w prawo, obracania się w lewo i w prawo, wysuwania i pochylania, ułatwia wyładunek z lewej i prawej strony z tyłu pojazdu. Wiele metod wyładunku oferuje elastyczny wybór, ułatwiając operacje w kontrolowanych obszarach. Wizualna obsługa i bezprzewodowe zdalne sterowanie umożliwiają szybkie i łatwe pozycjonowanie i wyrównywanie otworów podczas wyładunku bocznego. Ciężarówka pakująca ma maksymalną wydajność wyładunku 1500 kg/min, co jest 10 razy wydajniejsze niż praca ręczna i 3 do 5 razy wydajniejsze niż zwykłe pakowanie mechaniczne.



2.5 Odwrócona belka redukująca nacisk w kształcie litery V nad taśmą na dnie zasobnika w kształcie litery V skutecznie zapobiega zużyciu spowodowanemu nadmiernym tarciem taśmy z powodu długotrwałego ściskania materiału. Jednocześnie stosowana jest 10-milimetrowa, trójwarstwowa, wzmocniona, odporna na ścieranie taśma przenośnikowa gumowa, specjalnie zaprojektowana dla przemysłu wydobywczego, zapewniająca trwałość i odporność na ścieranie, skutecznie zmniejszając zużycie taśmy i przedłużając jej żywotność.



2.6 Przyjęto automatyczny system sterowania, umożliwiający obsługę startu i stopu jednym przyciskiem w trybie automatycznym. Posiada również tryby sterowania ręcznego i bezprzewodowego zdalnego sterowania, aby dostosować się do różnych warunków pracy. Start/stop jednym przyciskiem umożliwia automatyczny rozładunek materiału i napełnianie otworów przenośnika. W połączeniu z sześciokanałowym systemem monitorowania dotykowego, kierowca w kabinie może niezależnie obsługiwać operację napełniania. Pojazd jest wyposażony w ultraszerokokątną sześciokanałową kamerę panoramiczną AHD i ekran dotykowy IPS o wysokiej rozdzielczości w kabinie. Pokładowy system monitorowania obejmuje cały pojazd, w tym port wyładunkowy, zasobnik, port napełniania, przód, boki i tył.



2.7 Zarówno boczny port wyładunkowy, jak i tylny obrotowy boczny port wyładunkowy posiadają stożkowe porty odbiorcze, które mogą sprostać operacjom napełniania różnych średnic otworów strzałowych w kopalniach odkrywkowych i mogą obsługiwać operacje napełniania otworów strzałowych o średnicy ≥115 mm. Po lewej stronie z przodu i z tyłu znajdują się podwójne porty wyładunkowe, oba z hydrauliczną funkcją teleskopową i łatwym wyszukiwaniem, wyrównywaniem i napełnianiem otworów, co poprawia wydajność napełniania; na przykład, napełnienie otworu o średnicy 150 mm i głębokości 5 m można zakończyć w zaledwie 6-30 sekund.



2.8 Pojazd jest wyposażony w lampę roboczą w punkcie wyładunku kamienia, co ułatwia nocne prace budowlane.



2.9 Produkt posiada niezależne prawa własności intelektualnej: "Pojazd do napełniania otworów strzałowych w kopalniach odkrywkowych" (CN202422451093.1) uzyskał patent na wzór użytkowy, a patent na wynalazek o tej samej nazwie (CN202411413094.5). Produkt uzyskał zgodę na dopuszczenie do obrotu od Ministerstwa Przemysłu i Technologii Informacyjnych i jest produktem obowiązkowej inspekcji 3C, który może być rejestrowany na terenie całego kraju i jest zwolniony z podatku od zakupu pojazdu.



★2.10 Aby lepiej sprostać wymaganiom operacji napełniania otworów strzałowych w kopalniach odkrywkowych, zarówno krajowych, jak i międzynarodowych, system integruje wiele zaawansowanych technologii w celu osiągnięcia wydajnych i bezpiecznych operacji napełniania. Produkt ma znaczący potencjał modernizacji, szczególnie w zakresie zgodności z zasadami inteligentnego strzelania i inteligentnego wydobycia. Inteligentny pojazd do napełniania otworów strzałowych w kopalniach odkrywkowych integruje kilka zaawansowanych technologii w celu osiągnięcia wydajnych i bezpiecznych operacji strzelania. Kluczowe technologie obejmują:



1) Technologia pozycjonowania obszaru napełniania: Wykorzystując precyzyjny GPS i inne technologie pozycjonowania, inteligentny pojazd do napełniania może dokładnie identyfikować i lokalizować każdy obszar otworu strzałowego wymagający napełnienia.



2) Technologia automatycznego wyszukiwania otworów i transportu na odległość: Dzięki rozpoznawaniu obrazu obszaru otworu strzałowego i technologii pozycjonowania radarowego, inteligentny pojazd do napełniania może automatycznie wyszukiwać otwory i wydajnie transportować materiał napełniający do lokalizacji otworu strzałowego na duże odległości.



3) Inteligentna technologia napełniania: Inteligentny pojazd do napełniania charakteryzuje się precyzyjną kontrolą materiału napełniającego, automatycznie kontrolując czas napełniania w zależności od głębokości otworu, średnicy otworu i właściwości fizycznych materiału napełniającego.



4) Technologia zdalnego zarządzania: Inteligentne ciężarówki do tamowania są zazwyczaj używane w połączeniu z inteligentnymi mieszalnikami i bezprzewodowymi inteligentnymi systemami detonacji, tworząc kompletny inteligentny system strzelania. Umożliwia to zdalne zarządzanie inteligentną ciężarówką do tamowania, umożliwiając kontrolę na miejscu za pośrednictwem sieci lub aplikacji oraz generowanie raportów produkcyjnych.



Ostatecznie, dzięki zautomatyzowanemu systemowi sterowania, inteligentna ciężarówka do tamowania osiąga operację tamowania jednym kliknięciem, pozwalając pojedynczemu kierowcy na ukończenie całego procesu, umożliwiając zdalne monitorowanie, poprawiając wydajność operacyjną i kontrolę kosztów.



★2.11 Potężny system odprowadzania ścieków

Obejmuje wysokowydajną, wysokopróżniową pompę próżniową importowaną z Europy, zbiornik na ścieki o pojemności 5 metrów sześciennych, zawór spustowy zbiornika, zawór podnoszący, urządzenie blokujące tylną pokrywę, rurociąg ściekowy, rurociąg próżniowy, złączki Venturiego do ścieków oraz hydraulicznie napędzane automatyczne urządzenie zwijające wąż do 20-metrowego rurociągu ściekowego na górze zbiornika. Wyposażony w wysokopróżniową, wielkogabarytową importowaną pompę próżniową i specjalnie przetworzony system rurociągów, może odprowadzać wodę nagromadzoną w otworach wiertniczych o średnicy 120-140 mm, z podnoszeniem wody 6-7 m i spadkiem pionowym 20 m.



4. Parametry techniczne produktu



Nr poz. | Komponent | Parametr



1. Wymiary całkowite: Długość x Szerokość x Wysokość 11850 mm x 2550 mm x 3530 mm (szacunkowo)



2. Podwozie | Marka podwozia: Shaanxi Heavy Truck



Model podwozia: GLOBAL5329TXJMU464



Typ napędu: 8x4



Rozstaw osi: 4575+1400



Model silnika: WP10.H400E62



Moc: 400 KM



Masa całkowita: 32000 kg



Norma emisji spalin: China VI



3. Kamień | Wielkość cząstek kamienia: kruszywo o granulacji ≤3 cm



Zastosowanie kamienia: Napełnianie otworów strzałowych



4. Zasobnik na kamień | Objętość zasobnika: 15 m³



Kształt zasobnika: V-kształtny



Metoda otwierania sita: Siłownik hydrauliczny



Kąt otwarcia sita: 90°



Typ wibracji dwubiegunowej: Elektryczny wibrator wysokiej częstotliwości



Liczba wibratorów: 2 zasobniki/1 na każdej lewej i prawej ścianie bocznej



Regulacja prędkości wyładunku: Przednie i tylne bramki materiałowe



Metoda wyładunku: Indywidualny wyładunek z przodu i z tyłu zasobnika



Metoda sterowania bramką materiałową: Popychacz elektryczny (1 dla każdej z przedniej i tylnej bramki materiałowej)



5. Wzdłużny przenośnik dna zasobnika: Typ przenoszenia: Przenośnik taśmowy



Typ napędu: Reduktor hydrauliczny



Metoda wyładunku: Wyładunek z przodu lub z tyłu zasobnika



Wybór pozycji wyładunku: Wybór przełącznika sprzęgła



Wydajność przenoszenia: 1500 kg/min



6. Poprzeczny przenośnik boczny: Typ przenoszenia: Przenośnik taśmowy



Typ napędu: Reduktor hydrauliczny



Metoda teleskopowa: Siłownik hydrauliczny



Odległość teleskopowa: L=760 mm



Wydajność przenoszenia: 1500 kg/min



7. Tylny przenośnik taśmowy z obrotem w lewo i w prawo na ramie aluminiowej: Typ przenoszenia: Przenośnik taśmowy korytowy



Typ napędu: 1 reduktor hydrauliczny



Średnica otworu napełniania: ≥115 mm



Metoda pracy obrotowej: 1 napęd obrotowy



Kąt obrotu roboczego: 195°



Metoda obrotu 1 cylinder obrotowy



Kąt obrotu: 90°



Promień obrotu/napełniania: 5 m



Tryb pochylenia: 1 cylinder pochylający



Tryb teleskopowy taśmy: 1 cylinder teleskopowy



Odległość teleskopowa: 500 mm



Kąt pochylenia: ≤10°



Metoda obsługi: Sterowanie elektryczne/zdalne



8. Układ hydrauliczny: Typ wału odbioru mocy: Wał odbioru mocy z boku skrzyni biegów



Ciśnienie robocze systemu: 16 MPa



Metoda sterowania: Sterowanie elektryczne



9. Układ elektryczny: Zasilanie: Akumulator podwozia



Napięcie robocze: DC24V



Metoda obsługi: Obsługa przycisków panelu lub obsługa zdalna; dostępny tryb automatyczny/ręczny;



Tryb automatyczny umożliwia obsługę startu/stopu jednym przyciskiem, z trybami ręcznego i bezprzewodowego zdalnego sterowania, dostosowanymi do różnych warunków pracy;



10. System monitorowania: Start/stop jednym przyciskiem umożliwia automatyczne podawanie materiału i automatyczne napełnianie otworów przenośnika;



Pokładowy system monitorowania obejmuje cały pojazd, w tym lewy i tylny port wyładunkowy, wyposażony w sześciokanałową kamerę panoramiczną AHD o ultra wysokiej rozdzielczości i ekran dotykowy IPS o wysokiej rozdzielczości w kabinie kierowcy



★11. Funkcje inteligentne 1) **Technologia pozycjonowania obszaru pakowania:** Wykorzystując precyzyjny GPS i inne technologie pozycjonowania, inteligentna ciężarówka pakująca może dokładnie identyfikować i lokalizować każdy obszar otworu strzałowego wymagający pakowania.



2) **Technologia automatycznego wyszukiwania otworów i transportu na odległość:** Dzięki rozpoznawaniu obrazu obszaru otworu strzałowego i technologii pozycjonowania radarowego, inteligentna ciężarówka pakująca może automatycznie wyszukiwać otwory i wydajnie transportować materiał pakujący do lokalizacji otworu strzałowego na duże odległości.



3) **Inteligentna technologia napełniania otworów:** Inteligentna ciężarówka pakująca charakteryzuje się precyzyjną kontrolą materiału pakującego, automatycznie kontrolując czas napełniania w zależności od głębokości otworu, średnicy otworu i właściwości fizycznych materiału pakującego.



4) **Technologia zdalnego zarządzania:** Inteligentna ciężarówka do tamowania jest zazwyczaj używana w połączeniu z inteligentnym mieszalnikiem i bezprzewodowym inteligentnym systemem detonacji, tworząc kompletny inteligentny system strzelania. Umożliwia to zdalne zarządzanie inteligentną ciężarówką do tamowania, umożliwiając monitorowanie i kontrolę za pośrednictwem sieci lub aplikacji mobilnej oraz generowanie raportów produkcyjnych.
